スカイセンサー3Dの改造
msg# 1.1.2
m_akashi
投稿数: 691
投稿数: 691
スカイセンサー3Dの改造法です。

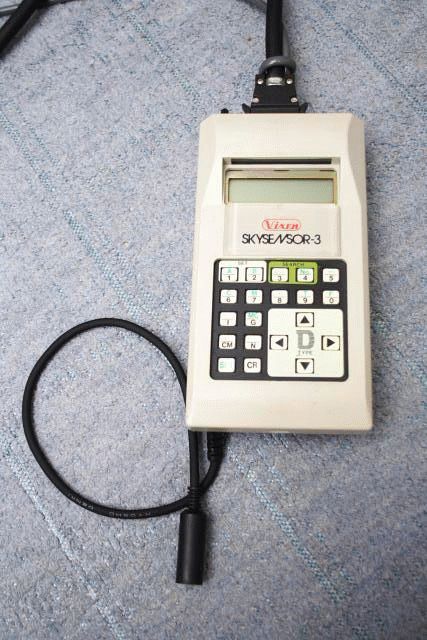

写真1:改造後、左下が新たに増設したオートガイド端子

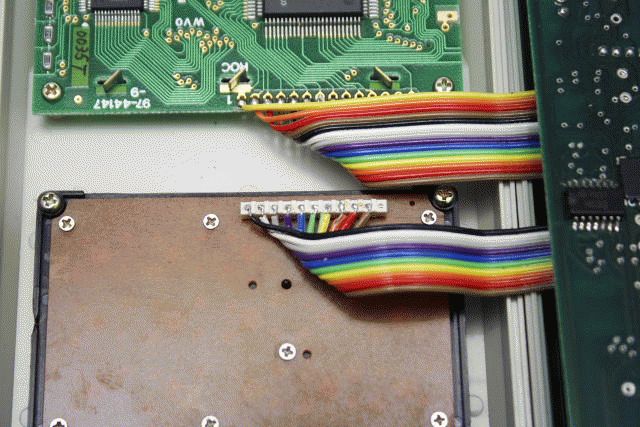

写真2:スカイセンサーのキーボードから出ている配線
キーボード（写真では下の基盤)ら出てる配線のアサインは以下のとおりでした。
（私の使用しているオートガイド用基盤使用前提）
緑:赤経(+)
橙:赤経(-)
白:赤経COM
灰:赤緯(+)
黒:赤緯(-)
黄:赤緯COM
これに対応させて、ガイド基盤への接続するためのコネクター(8pin)を増設して完成です。Guidedogから動かしてみると正しく反応しております。 スカイセンサーだけでしたら、6pinコネクターでよかったのですが、DMD-3にはガイド基盤からの8本の配線をすべて持ってくる必要がありましたので、8pinのものを採用しました。
